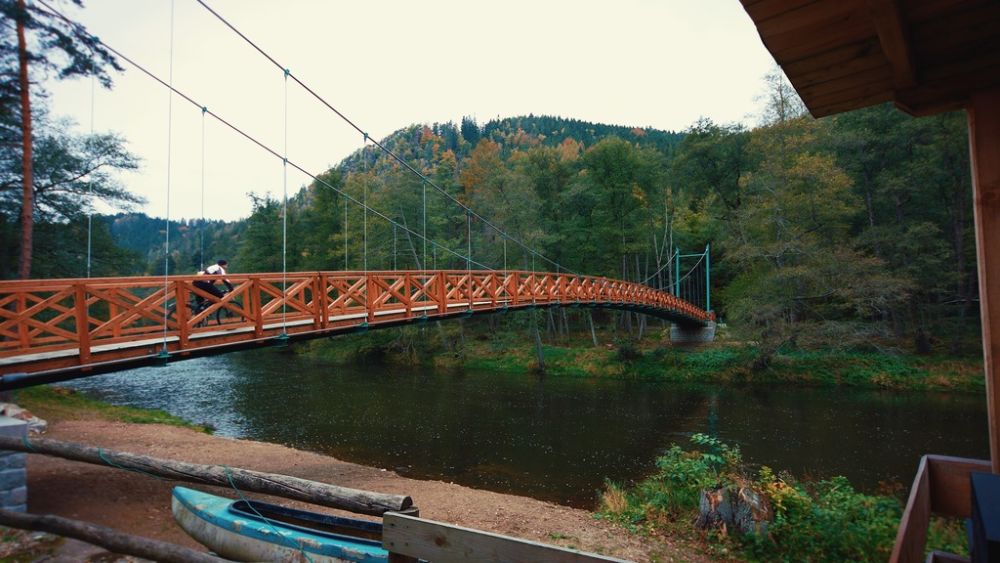

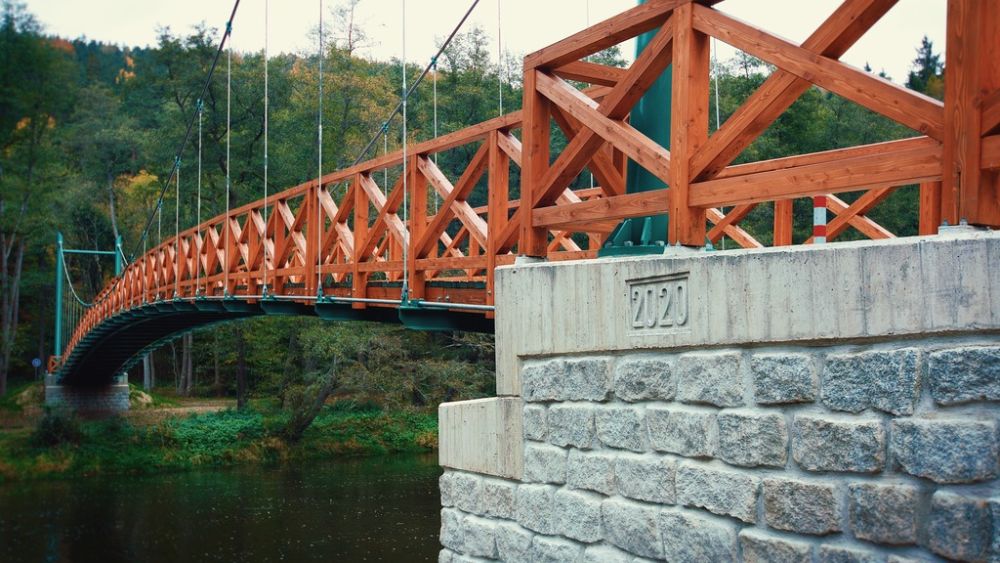

Visutá ocelová lávka pro pěší a cyklisty byla
vybudována na místě mostu, ze kterého zbyl pouze středový pilíř. Tento pilíř
byl v rámci stavby odstraněn. Cyklostezka vede hlubokým údolím řeky Ohře, má
parametry bezbariérového přístupu a je napojena na páteřní cyklostezku
Karlovarského kraje č. 6.
Nová lávka s dřevěnou mostovkou je vedena přes pylony a kotvena v kotevních blocích. Konstrukce je zavěšena na konzolách příčníků. Na opěrách je nosná konstrukce uložena na ocelová čepová ložiska. Nosná lana jsou zavěšena ve dvou mírně ukloněných rovinách. Krajní zpětná lana jsou zakotvena do kotevních bloků a pylonů, střední lana jsou pnuta mezi pylony. Pylony jsou vetknuty do opěr. Mostovka je dřevěná, mostiny se ukládaly na podélníky. Založení masivních železobetonových opěr je hlubinné na mikropilotách průměru 108 x 16 délky cca 8,5 – 9,0m. Kotevní bloky zpětných lan jsou přikotveny proti účinkům vodorovných sil trvalými zemními pramencovými kotvami, založeny jsou plošně.
Nová lávka s dřevěnou mostovkou je vedena přes pylony a kotvena v kotevních blocích. Konstrukce je zavěšena na konzolách příčníků. Na opěrách je nosná konstrukce uložena na ocelová čepová ložiska. Nosná lana jsou zavěšena ve dvou mírně ukloněných rovinách. Krajní zpětná lana jsou zakotvena do kotevních bloků a pylonů, střední lana jsou pnuta mezi pylony. Pylony jsou vetknuty do opěr. Mostovka je dřevěná, mostiny se ukládaly na podélníky. Založení masivních železobetonových opěr je hlubinné na mikropilotách průměru 108 x 16 délky cca 8,5 – 9,0m. Kotevní bloky zpětných lan jsou přikotveny proti účinkům vodorovných sil trvalými zemními pramencovými kotvami, založeny jsou plošně.
